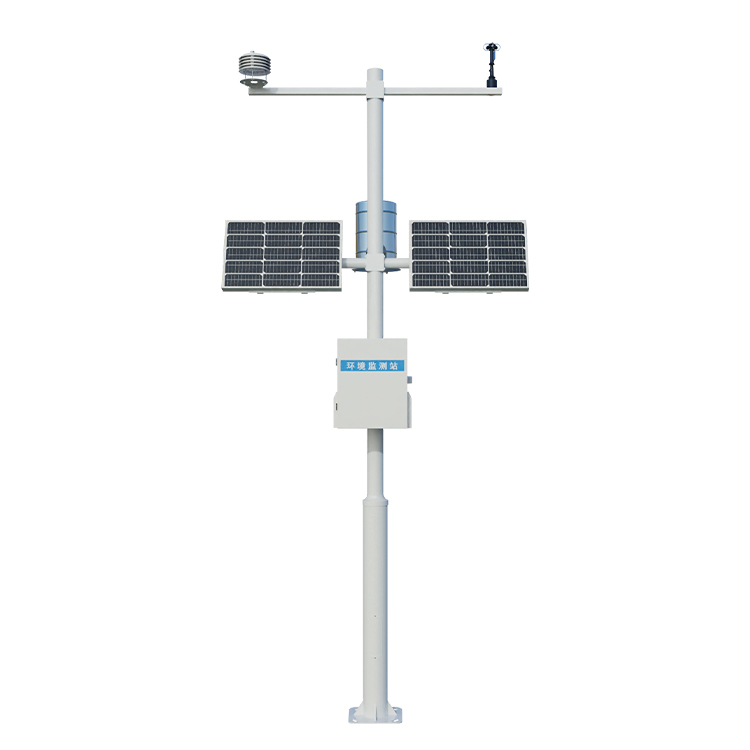

　　JD-QC5小型自动气象站是通过传感器监测环境的要素信息，建设的能够自动探测多个要素，无需人工干预，即可自动生成报文，定时向中心站传输探测数据的气象站。

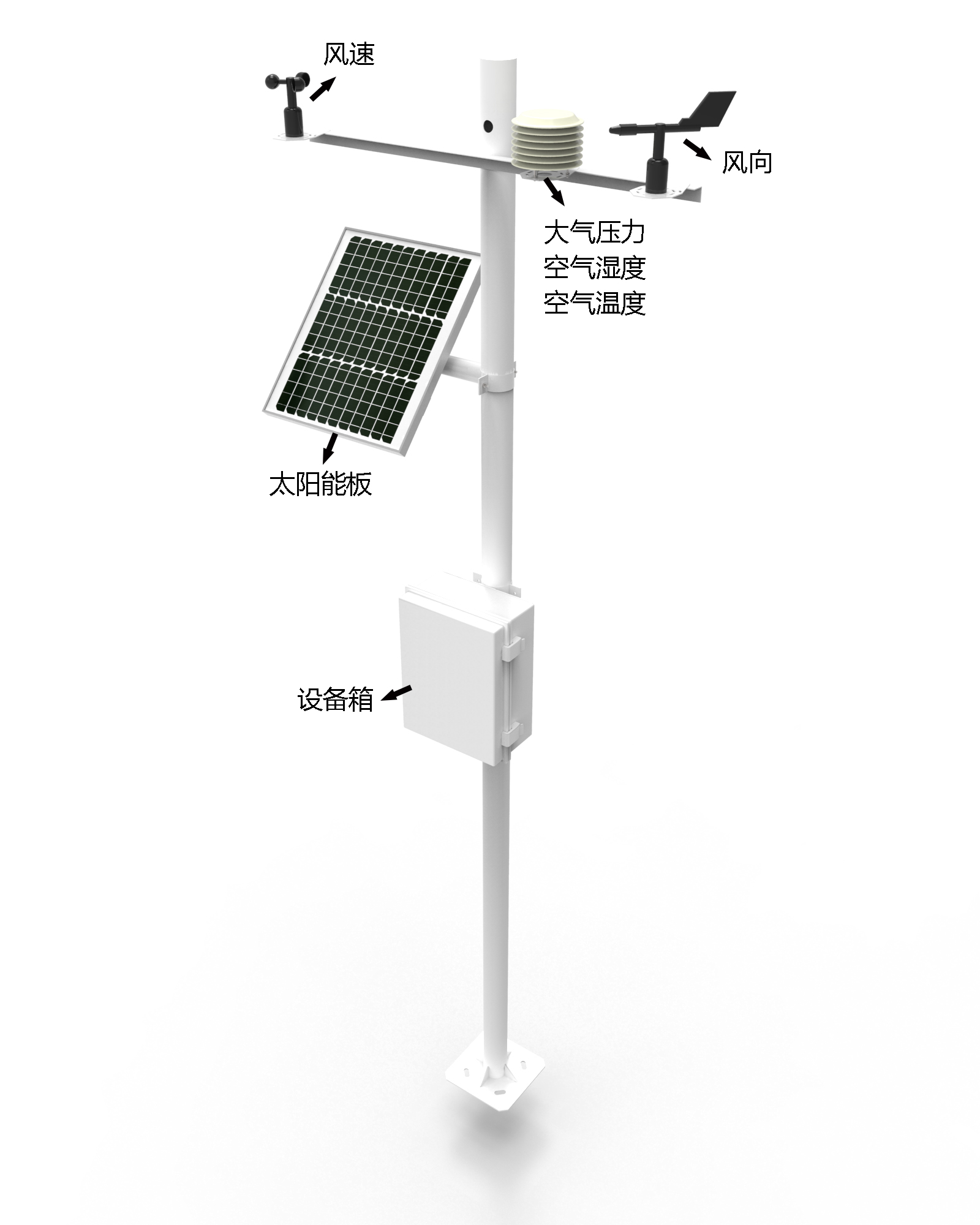

　　由气象传感器、气象数据采集仪、电源系统、防护箱和气象观测支架、通讯模块等部分构成。能够用于对风速、风向、雨量、空气温度、空气湿度、光照强度、土壤温度、土壤湿度、蒸发量、大气压力等气象要素进行全天候现场监测。可根据客户需求，添加相应需要监测的参数传感器。可以通过专业配套的数据采集仪与软件平台进行连接，将数据传输到软件平台数据库中，用于统计分析和处理，广泛应用于工农业生产、旅游、科研、气象等城市环境监测。

二、产品特点

1、低功耗采集器：静态功耗小于50uA

2、标配GPRS联网、支持扩展蓝牙、有线传输

3、7寸安卓触屏，版本：4.4.2、四核Cortex™-A7，512M/4G

4、支持modbus485传感器扩展

5、太阳能充电管理MPPT自动功率点跟踪

6、三米碳钢支架，两节法兰盘对接

7、短信报警，超限后向指定的手机上发送短信

8、ABS材质防护箱，耐腐蚀、抗氧化，防水等级IP66

三、技术参数

1)采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,

2)传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

3)太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

4)数据上传间隔：30s-65535s可调

5)7寸安卓触屏，屏幕尺寸：1024*600 RGB LCD

6)部分传感器参数

名称	测量范围	分辨率	准确度
环境温度	-40～+60℃	0.1℃	±0.3℃
相对湿度	0～100%RH	0.1%	±2%
光照强度	0-200000Lux	1Lux	±2%
大气压力	300～1100KPa	0.1KPa	±0.3hPa
露点温度	-20~+50℃	0.1℃	±0.5℃
土壤温度	-50～+80℃	0.1℃	≤±0.2℃
土壤湿度	0～100%	0.1%	±2%
土壤盐分	0-20ms	±0.1ms	±2％
土壤PH	0-14	0.1	±0.2%
风　向	0～360°（16方向）	1/16	<3°(>1.0m/s)
风　速	0～70m/s	0.1m/s	±(0.3+0.03V)m/s
雨量	≦4mm/min	0.01mm	±0.2mm
紫外辐射	0～70W/㎡	1W/㎡	±2% W/㎡
日照时数	0～24h	0.1 h	±2％h
总辐射	0-2000W/m2	0.1W/m2	光谱范围：300-3000nm
光合有效辐射	400～700nm	灵敏度：10～50μv/μmol·m-2·s-1
